Puente Metálico Modular de Acero Carga HL-93 Stándar AASHTO

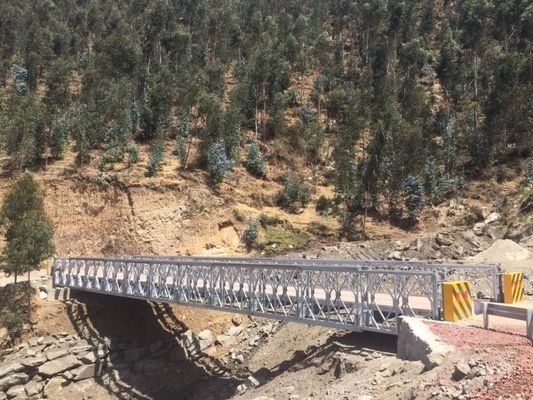

Grote Afbeelding : Puente Metálico Modular de Acero Carga HL-93 Stándar AASHTO

Productdetails:

Plaats van herkomst:	China
Merknaam:	HARZONE
Certificering:	ASTM, AASHTO HL-93
Modelnummer:	CB200A

Betalen & Verzenden Algemene voorwaarden:

Levering vermogen:	50000 ton per jaar

Contact

Gedetailleerde productomschrijving

Markeren:

Voorgefabriceerde modulaire stalen bruggen

Modulaire brug van staal

Voorgefabriceerde modulaire stalen brug

HL-93 AASHTO modulaire brug van stalen lading

Beschrijving van de brug van Harzone CB200A

Hoofdkenmerken
Modulaire structuur	Modulaire staalconstructies die volledig uitwisselbaar zijn tussen de onderdelen van hetzelfde type.De onderdelen ervan maken het gemakkelijk te vervoeren en handmatig te bedienen in het veld of voor minimaal gebruik van zware apparatuur en gereedschappen, zonder gespecialiseerde arbeidskrachten in hooggekwalificeerde opleiding.
Vigas Longitudinales y Transversale	Lange balken, bestaande uit geprefabriceerde panelen die met bolletjes zijn verbonden en in een rij naast elkaar of op een dubbel verdiepingsniveau zijn geplaatst;volgens de ontwerpconfiguraties (zie tabellen nr. 1 en nr. 2)De lengtebalken zijn met elkaar verbonden door de traversers, die in de dwarsbalken van de brug worden gevormd en die een weg voor elkaar dragen. - twee wagens, gevormd door modulaire voorgefabriceerde stalen tafels, waarvan het bovenste oppervlak is bekleed met een epoxide- en anti-glijmiddel.
Aceros	De Aceros die worden gebruikt voor de vervaardiging van metalen structuren voldoen aan de mechanische eigenschappen van de overbelastingstructuren HL-93 van de specificaties AASHTO LRFD.De belangrijkste elementenDe andere elementen zijn koud gelaagd.
Structuur van de steun en het aansluitingssysteem	Gevormd door elementen van de uitrusting, bulonesy pernos.
Verpakking	HL-93 van de specificaties AASHTO LRFD
Deflexión	L/800 (maxima)
Cylo de Carga	1,000, 000 (minimum)
Soldadura	AASHTO/AWS D1.5M/D1.5
Galvaniseerde elementen	ASTMA 123/A123M-24
Galvaniseerde elementen de Conexión	ASTMA153/A153M-23
Galvaniseerde elementen De Unie	ASTM B633-23

Geometría General de la Estructura del Puente Metálico

Modulaire HARZONE CB200A

Tabla de Configuración de Paneles (Zie tabel 1 en 2).
Configuración	Beschrijving
SS	SIMPLE SIMPLE, een rij panelen aan elke kant, gebruikt als onderdeel van de lanceer neusconfiguratie.
DS	Dubbel eenvoudig, twee hileras van panelen aan elke kant, zonder brandstofcordons.
DSR2	DOPPELE SIMPLE GEREFFERDE TWEE, met aan elke zijde twee lagen panelen, met bovenste en onderste versterkingsstrengen op alle lagen, met uitzondering van de begin- en eindmodules.
DDR1	Doppelversterkte panelen, met aan elke zijde twee dubbelkolommen, met bovenste en onderste versterkingscordons op beide binnenste kolommen, behalve op de begin- en eindmodules.
DDR2	Twee dubbelversterkte panelen aan elke zijde, met bovenste en onderste versterkingscordons aan alle zijden. behalve in de eerste en laatste modules.
DDR2H	Double Double Reforzado Dos Pesado, Dos Hileras Dobles de Paneles en andere Elke zijde met bovenste en onderste zware versterkingsbanden op alle heffingen, behalve op de begin- en eindmodules.
DDR2SH	DOBLE DOBLE REFORZADO DOS PESADO DE ALTA FLEXIÓN, dos hileras, twee keer versterkt - Twee panelen aan elke zijde met hoge versterkingsbanden. Bovenste en onderste buiging in alle hoeken, behalve in de begin- en eindmodules.
TSR2	TRIJDENvoudig GEREFFERDE TWEE, drie rijen panelen aan elke zijde, met bovenste en onderste versterkingscordons op beide binnenste en buitenste rijen, met uitzondering van de begin- en eindmodules.
TSR3	DRIE SIMPELE VERSTERKENDE DRIJ, drie lagen panelen aan elke zijde, met bovenste en onderste versterkingscordons op alle lagen, behalve op de begin- en eindmodules.
TDR2	DRIJ DRIJDEBELD GEREFFERD, drie dubbele panelen aan elke zijde, met bovenste en onderste versterkingscordons aan beide binnenste en buitenste panelen, behalve aan de begin- en eindmodules.
TDR3	DRIJ DUBBELVERKRACHTINGEN DRIJ, DRIJ DUBBELVOLGEN van panelen aan elke zijde, met bovenste en onderste versterkingscordons aan alle hoeken, Behalve in de eerste modules.
TDR3H	DRIJ DUBBEL VERKRACHT DRIJ PESADO, drie dubbele panelen aan elke zijde met zware versterkingsstrengen op alle panelen, behalve op de begin- en eindmodules.
TDR3SH	DRIJ DUBBEL GEREFFERDE DRIJ PESADO DE ALTA FLEXIÓN, drie dubbelgevels van panelen aan elke zijde met zware versterkingsstrengen van hoge buigzaamheid in alle heffingen,behalve in de eerste en laatste modules.

Proefstukken van de lading-Puente HARZONE CB200A

Carga HL-93,Deflexión L/800

HARZONE levert zijn brieven aan rekening houdend met de vrachtbewijzen en de eisen van de klant.om aan te tonen dat de bruggen zijn ontworpen voor de overbelasting HL93 van de specificaties AASHTO LRFD en de maximale buigzaamheid onder levende belasting beperkt tot L/800.

De HARZONE CB200A-metalen structuren zijn ontworpen voor de overbelasting HL93 van de AASHTO LRFD-specificaties, para 1000.00 belastingscycli verbonden aan de inspanningsbereik (vermoeidheid) en voor een maximale buigkracht onder levensbelasting beperkt tot L/800.

Probebade Belasting van onze structuren

Het structurele gedrag van de Harzone CB200A-bruggen wordt beoordeeld in de meest ongunstige ladingsomstandigheden.

Systematisch meten van eenheidspieken en -vervorming, volgens de AASHTO-specificatie LRFD.

Er wordt gecontroleerd of de HARZONE-bruggen zijn ontworpen voor een maximale buiging onder een levenslast van L/800.
